Погружной центробежный промышленный насос ВТН-1Д
Собственная разработка, производство и монтаж. ТУ BY 390449655.001-2017
О насосе ВТН-1Д
ВТН-1Д — исполнение базовой модели серии для вязких и загрязнённых сред с удлинённой до 3 м рабочей частью: забор из глубоких приямков и заглублённых ёмкостей, куда стандартная колонна не достаёт. Гидравлика при этом базовая — подача до 300 т/ч по жидкому навозу, напор до 24 м, перемешивание в зоне забора в радиусе до 5 м. Как и вся серия ВТН, модификация берёт живой навоз влажностью от 75 % без разведения водой. Глубже трёх метров и на максимальных объёмах серии работает флагман ВТН-1ДУ; для стандартного приямка достаточно базового ВТН-1, а там, где нет электросети, — ВТН-1МТ с приводом от ВОМ трактора.
Ключевые особенности:
- Рабочая часть 3 м — забор с глубины до 3 м из приямков и заглублённых ёмкостей, где стандартной колонны не хватает
- Гидравлика базовой модели без изменений: подача до 300 т/ч по жидкому навозу и до 200 т/ч по вязкому (влажность 85 %), напор до 24 м
- Навоз натуральной влажности от 75 % — воду на разбавление добавлять не нужно, объёмы на хранение и вывоз не растут
- Режущий механизм на входе: волокна не лимитируются, твёрдые включения проходят размером до 30 мм
- Монтажное окно от 600×600 мм и напорный патрубок под рукав с внутренним Ø от 100 мм — узел встаёт в тот же проём, что и базовая модель
Области применения:
- Животноводческие комплексы и фермы: свиноводческие фермы и КРС с глубокими навозоприёмниками — забор из приямков и заглублённых ёмкостей, подача в транспорт, хранилища и на переработку.
- ЖКХ и очистные сооружения: стоки и иловые отложения с волокнистыми включениями из заглублённых камер и приёмных резервуаров.
- Промышленность и строительство: технологические стоки с осадком, откачка загрязнённой воды из глубоких приямков и котлованов.
ВТН-1Д берут, когда ёмкость глубже стандартной, а объёмы остались прежними. Мельче приямок — достаточно базового ВТН-1; нужна гомогенизация массы в компактном исполнении — насос-миксер ВТН-1М; на точке нет электросети — ВТН-1МТ с приводом от трактора; крупный комплекс с глубокой ёмкостью и длинной трассой — флагман ВТН-1ДУ.

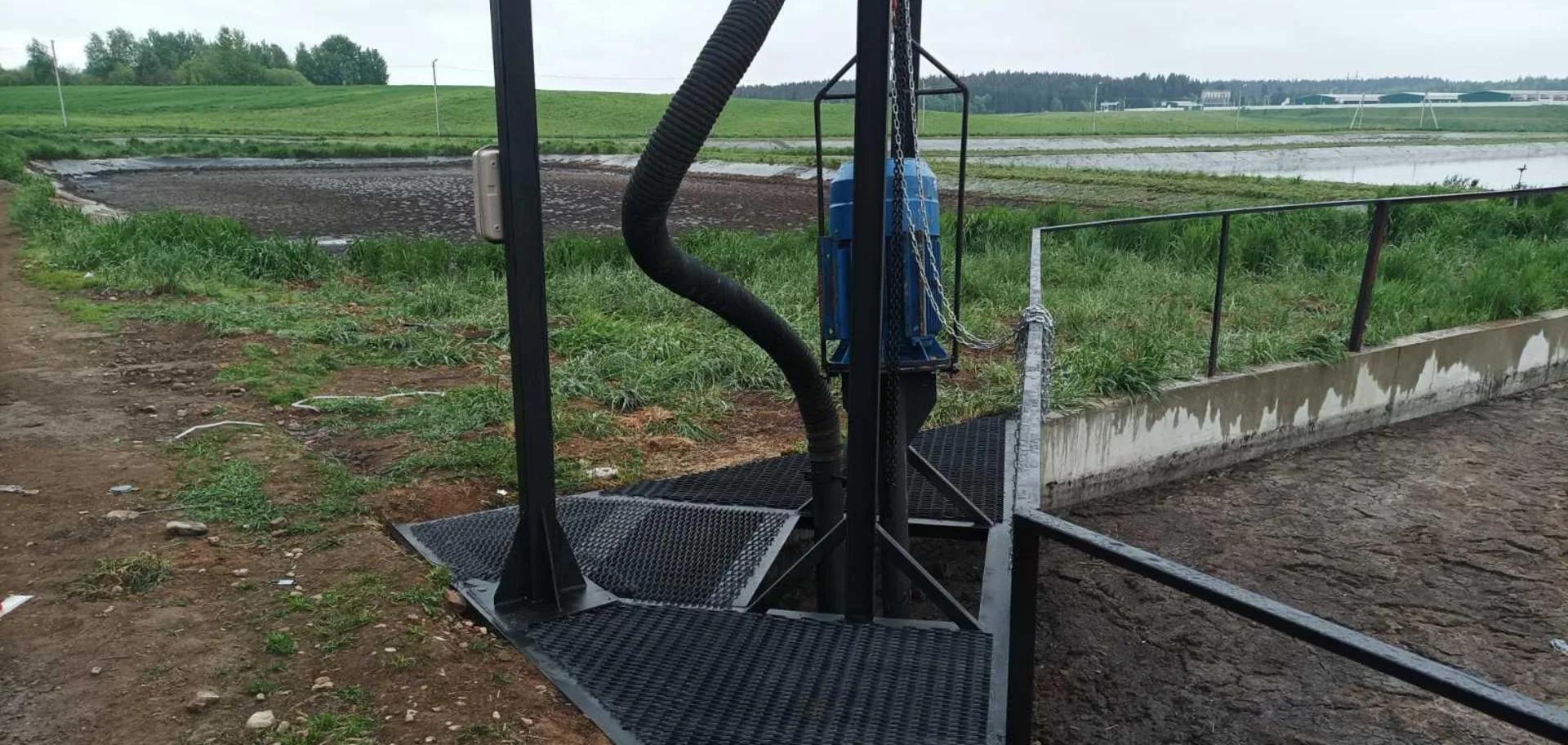

Портал с талью, мачта с гусаком и обвязка задвижками — насосная станция под ключ
Насосы серии ВТН на объектах

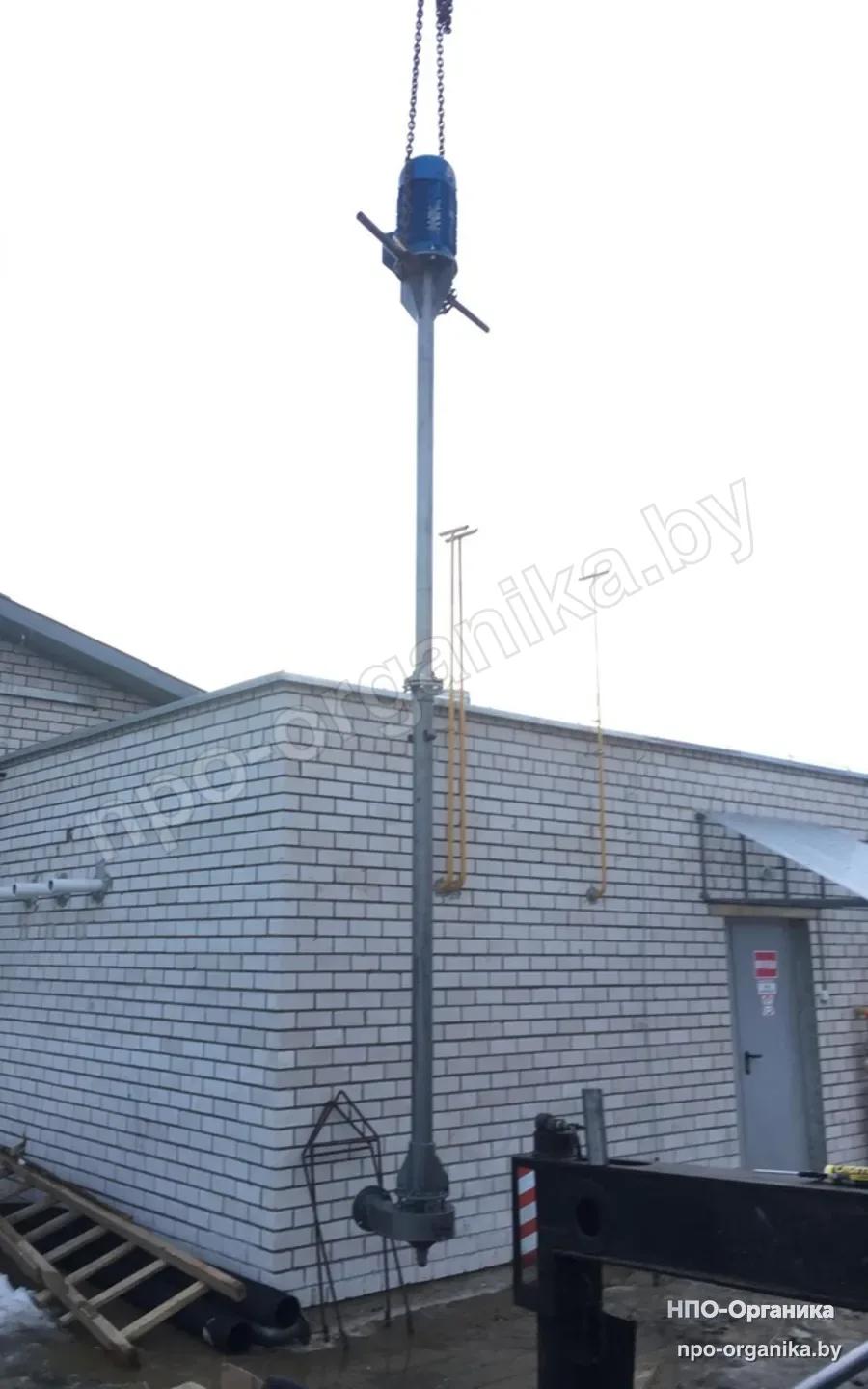

Монтаж: агрегат серии ВТН поднимается в сборе, колонна заводится в ёмкость вертикально

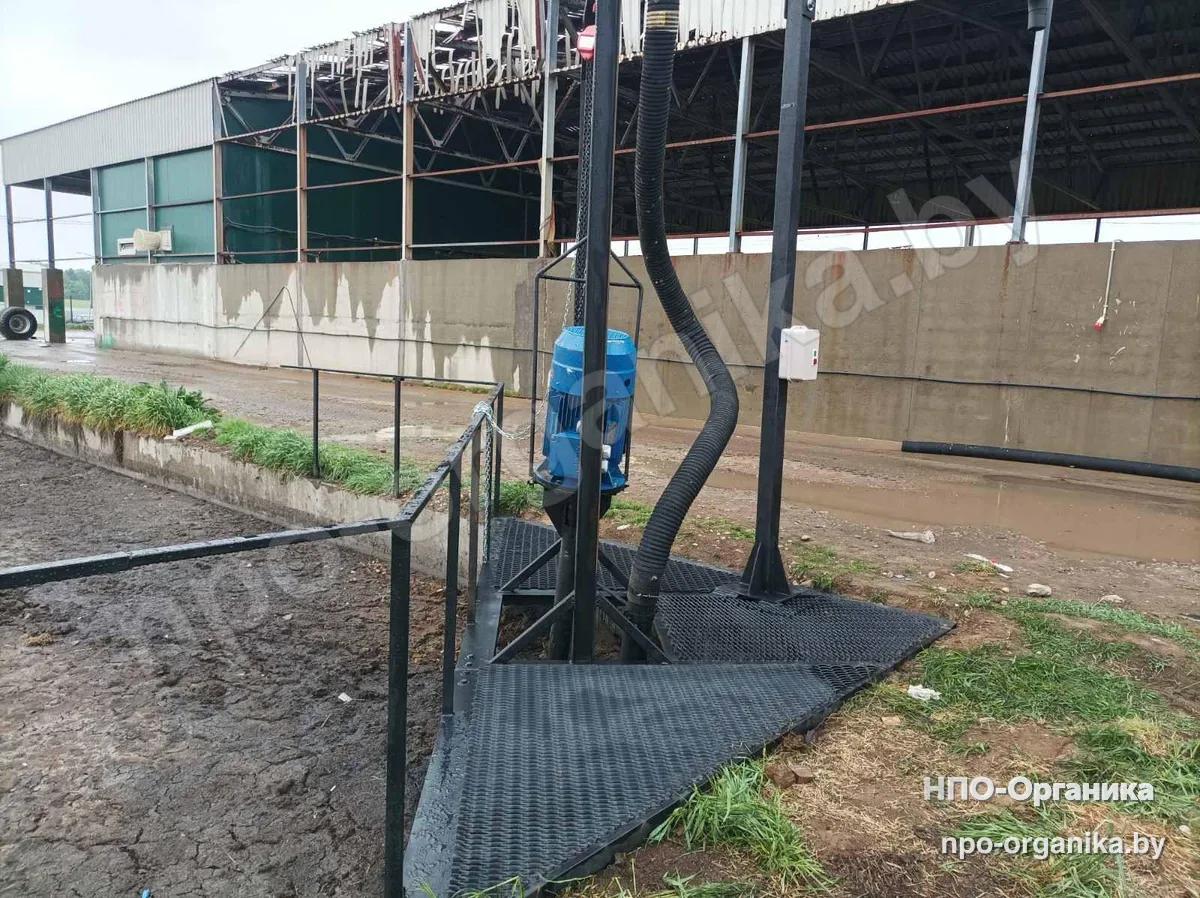

Стационарная установка: портал над приямком, сервисная площадка с ограждением, напорный рукав
Модели серии внешне не различаются — на снимках насосы серии ВТН на объектах заказчиков.
Глубже, чем базовый, — без перехода на флагман
Когда стандартного погружения ВТН-1 (до 1,5 м) не хватает, а флагманская модель для задачи избыточна, ставится ВТН-1Д: тот же базовый насос с удлинённой рабочей частью 3 м. Гидравлика, привод и обслуживание — как у ВТН-1, который работает в хозяйствах с 2015 года; отличие одно — достаёт до дна глубокого приямка.
Глубина приямка не меняет главного: 1Д, как и вся серия, качает навоз от 75 % влажности — без воды на разбавление, которую пришлось бы хранить и вывозить. Что это значит в деньгах для вашего поголовья — считает калькулятор (Беларусь и Россия).
Посчитайте экономию вашей фермы
Сколько стоит вода, добавляемая для разбавления навоза: вывоз, электроэнергия, сама вода — оценка за год.
Норматив: 55 кг/гол/сут при влажности 88,4 %; стоки доильной площадки 20 л/гол/сут
- Производим с 2007 года
- Более 100 установок в хозяйствах
- Сервис производителя в Витебске
- Доставка по Беларуси и России
ТУ BY 390449655.001-2017, декларация ЕАЭС № BY/112 11.01. ТР010 000.00 23818
Сертификация оформлена на производителя серии — ООО «ВитТехНасос»; серию ВТН выпускает НПО-Органика, продолжатель производителя.
Место в линейке
Забор с глубины до 3 м из приямков и заглублённых ёмкостей; подача до 300 т/ч по жидкому навозу и до 200 т/ч по вязкому (влажность 85 %), напор до 24 м — характеристики базовой модели (пределы разных режимов, рабочая точка подбирается при заказе). Если ёмкость глубже трёх метров или нужны максимальные объёмы серии — смотрите флагман ВТН-1ДУ (погружение от 0,5 до 10 м); для стандартного приямка достаточно ВТН-1.
Принцип работы насоса ВТН-1Д
Погружной центробежный насос ВТН-1Д работает в вязких и загрязнённых средах — навозной массе пониженной влажности, стоках с осадком и волокнистыми включениями. Отличие исполнения одно: рабочая часть удлинена до 3 м, поэтому насос достаёт до дна приямков и заглублённых ёмкостей, где стандартной колонны не хватает. В зоне забора масса выравнивается в радиусе до 5 м, а дальше уходит в напорную магистраль — до 1 км в зависимости от подачи, диаметра трубопровода, подъёма и влажности массы.
Всё остальное у модификации базовое: гидравлика, привод и регламент обслуживания те же, что у ВТН-1, поэтому запчасти и сервис общие для обеих машин. Проточная часть стальная и рассчитана на вязкие и абразивные среды; на входе установлен режущий механизм — солома и длинностебельные включения срезаются, поэтому сетчатые фильтры и отдельный измельчитель на линии не нужны. Смазка принудительная, без привязки к конкретной марке. Подробное устройство описано в паспорте изделия.
Отзывы хозяйств
Благодарности и отзывы получены производителем серии — ООО «ВитТехНасос»; серию ВТН сегодня выпускает НПО-Органика, продолжатель производителя.
«…благодарит компанию ООО «ВитТехНасос» за профессионализм в совместной работе и высокое качество поставляемого в наш адрес оборудования. Монтажные работы и обслуживание оборудования производится исключительно высококвалифицированными специалистами и на должном высоком уровне.»
Технические характеристики ВТН-1Д
| Длина рабочей части, м | 3 |
| Глубина погружения, м | до 3 (заглубление насосной части под зеркало жидкости) |
| Производительность по жидкому навозу, т/ч | до 300 |
| Производительность по вязкому навозу (влажность 85 %), т/ч | до 200 |
| Напор, м | до 24 |
| Мощность электродвигателя, кВт | 18,5 / 22 |
| Питание | 380–400 В |
| Частота вращения, об/мин | 1500 |
| Диаметр крыльчатки, мм | 243 |
| Напорный патрубок | под рукав с внутренним Ø от 100 мм |
| Макс. высота выгрузки (с удлинителем), м | до 10 |
| Дальность перекачивания | до 1 км (зависит от подачи, диаметра трубопровода, подъёма и влажности массы) |
| Радиус перемешивания в зоне забора, м | до 5 |
| Влажность перекачиваемой массы, % | от 75 |
| Макс. размер твёрдых включений, мм | до 30 (волокна не лимитируются — срезаются режущим механизмом) |
| Температура среды, °C | до +40 |
| Масса, кг | до 370 (ориентир; при другой длине колонны отличается) |
| Материал проточной части | сталь |
| Смазка подшипников | принудительная, любая марка смазки |
| Мин. монтажное окно, мм | 600×600 |
| Режим работы | стационарный |
| Гарантия | 12 мес. |
Максимум подачи и максимум напора относятся к разным режимам работы и одновременно не достигаются. Режим под глубину вашей ёмкости и трассу подбираем при заказе.
Монтаж и подготовка площадки
- Монтаж выполняет производитель. Поставка, монтаж и пусконаладка — одним договором: привозим, монтируем, запускаем и сдаём работающую станцию по акту. Возможна замена старого оборудования (демонтаж — наша работа).
- Что готовит заказчик к приезду монтажников: бетонированную площадку у навозоприёмника и очищенный приёмный резервуар. Требования передаём после заказа — под вашу схему.
- Подключение. Насос подключается к сети 380–400 В через пульт управления; пульт, кабель и пускозащитная аппаратура включаются в комплект по согласованной комплектации заказа.
- Обслуживание без крана. Для подъёма насоса при обслуживании станция комплектуется порталом или кран-укосиной с талью — насос поднимается своими силами, автокран не нужен.
- Первый пуск проводят наши специалисты при пусконаладке; заказчику передаётся инструкция по эксплуатации и регламент обслуживания.
Вопросы и ответы о насосе ВТН-1Д
Чем ВТН-1Д отличается от ВТН-1?
Только рабочей частью: у 1Д она удлинена до 3 м — для забора из глубоких приямков и ёмкостей. Производительность, привод и обслуживание — базовые; подробное устройство — в паспорте изделия.
Когда нужен ВТН-1Д, а когда ВТН-1ДУ?
Если задача — достать глубже стандартных 1,5 м при обычных объёмах, хватит 1Д (погружение до 3 м). Флагман ВТН-1ДУ — для крупных комплексов: погружение от 0,5 до 10 м и максимальные в серии подача и напор.
Как заказать ВТН-1Д?
Пришлите глубину ёмкости и параметры трассы — подтвердим исполнение и назовём цену (по запросу). Изготовим под условия фермы; гарантия 12 месяцев, сервис производителя в Витебске.
Цена — по запросу: комплектация собирается под ваш объект. Оставьте заявку — инженер подберёт исполнение и назовёт цену.
